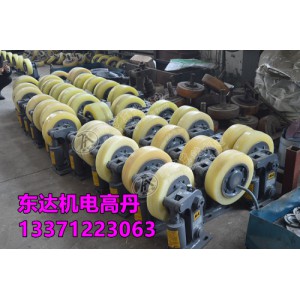

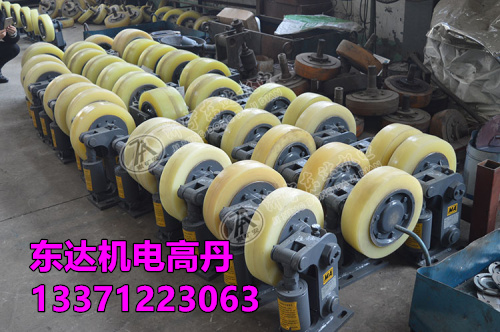

廠家供應L42.5滾輪罐耳 L42.5礦用碟簧緩沖器批發
滾輪罐耳是我公司自行研制開發的組合鋼罐道導向裝置，滾輪罐耳主要由滾輪、支架、彈簧緩沖裝置，底座等組成。彈簧緩沖裝置由調節套、調節螺桿、螺母、碟簧軸、導向套、并帽、緊定螺釘、碟簧、平鍵、缸筒等組成。
滾輪罐耳緩沖裝置采用碟形彈簧組，其作用原理是滾輪受車通過支架、調節套、調節螺桿、碟簧軸施與碟簧軸上、下運動釋放和壓縮碟簧組實現緩沖。碟簧軸在導向套內及缸筒底部的導向孔內上下運動，碟簧軸下端銑有鍵曹，受缸筒底部平鍵的作用碟簧軸不能轉動。導向套擰入缸筒并壓住碟簧軸使碟簧軸的軸肩壓緊碟簧，為了安全可靠導向套用并帽鎖緊，并與缸筒一起配鉆孔、攻螺紋，用緊定螺釘緊固。運轉中由于滾輪的膠層被磨損，通過調節螺桿調節滾輪使滾輪前傾靠近罐道。調節螺桿一端為左旋螺紋另一端為右旋螺紋，分別擰入調節套和碟簧軸，調整時松開調節螺桿下邊的螺母，逆時針轉動調節螺桿，螺桿擰出，滾輪前傾靠近罐道，調好后緊固調節累桿下邊的螺母。
型號 | 滾輪直徑 ㎜ | 水平力 kN | 緩沖行程 ㎜ | |
單輪 | L25 | 250 | 12 | 13 |
L30 | 300 | 16 | 13.16 | |
L35 | 350 | 24 | 12.65 | |
L42.5 | 425 | 28 | 12.5 | |
雙輪 | LS30 | 300 | 20 | 13.11 |
LS35 | 350 | 28 | 12.4 | |
LS42.5 | 425 | 30 | 12.3 | |
我們也可根據客戶要求定制，歡迎咨詢下單，銷售經理高興13371223063微信同號 QQ:3621196806
銷售經理高興歡迎您的來電13371223063微信同號 QQ:3621196806 座機：0537-3157053
