啟航機械脫硫石膏生產線年產10萬噸制作精良

預干燥系統：

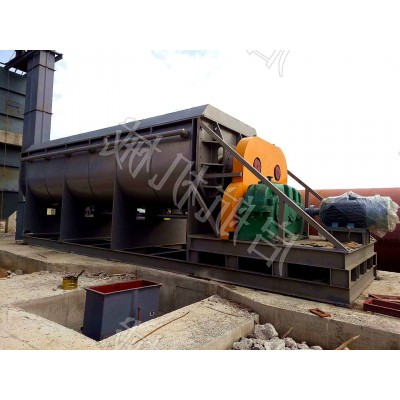

在熱源使用過熱蒸汽的前提下，預系統采用槳葉烘干機進行原料干燥。該機主要由W形殼體和兩根空心槳葉軸及傳動裝置組成，中空軸上排列有中空葉片，機體內壁、葉片及空心軸采用16錳鋼，保證耐熱、耐腐、不開裂。

其烘干流程如下：原料從計量皮帶送入槳葉干燥機后，過熱蒸汽通過槳葉干燥機的內壁及槳葉表面，將熱量傳到給原料，同時持續緩慢的旋轉攪拌，使原料受熱更加均勻；原料隨著槳葉旋轉，不斷地蒸發水分，同時向出料口推進；原料預干燥完成后，通過提升機進入下一環節--煅燒。蒸發出來的水份通過排濕風機排出，但是在排濕過程中，會有小部分粉塵隨著負壓空氣出來，所以需要引入旋風分離器及脈沖布袋除塵器，做到粉塵無排放的目的；，旋風分離器和布袋除塵器過濾出來的粉體，通過輸送設備再次進入槳葉干燥機再次利用。

2.3.3

經過長期實踐，并結合國內外先進工藝進行了優化改造，該改造工藝對主煅燒流程采用典型的分室石膏煅燒工藝，用分室石膏煅燒爐替代回轉窯，在節約占地面積的同時，也降低了能耗。

概述如：

分室石膏煅燒爐是一種應用流態化技術煅燒高含水率化學石膏的高效節能設備。FD—分室石膏煅燒爐以過熱蒸汽作熱源進入煅燒爐后，通過熱交換器，把熱量傳遞給石膏，使二水石膏脫去部分結晶水變成半水石膏。

分室石膏煅燒爐為分室石膏煅燒裝置，底部有活化風換熱器和多孔板，在床層內裝有大量加熱管，管內加熱介質為過熱蒸汽，熱量通過管壁傳遞給管外處于流態化的石膏粉，使石膏粉脫水分解。在煅燒器上部，裝有內置式高效旋風子，汽體離開流化床時夾帶的粉塵大部分被這些裝置捕收并重新返回至爐內，熱濕氣體則通過管道與預干燥工段的旋風分離器濕氣匯合進入二次布袋收塵器。

2.3.4

項目所需熱源全部為電廠飽和蒸汽，溫度240℃左右，蒸汽壓力1.2Mpa。由于項目靠近電廠，蒸汽利用較為方便，而且在使用蒸汽的過程中，無再次污染排放。在使用安全性方面，蒸汽管道配備了蒸汽壓力表、多重手動蒸汽閥門和自動快速截止閥門，使用蒸汽的相關設備也經過試壓，所用蒸汽壓力均在設備耐壓的安全范圍內，蒸汽管道外層及設備外層采用硅酸鋁和巖棉保溫材料，保證了工作人員的人身安全。

2.3.5

該生產線屬于全封閉式運行模式，主要由脈沖布袋除塵器、引風機、空氣壓縮機等設備組成。

脈沖布袋除塵器

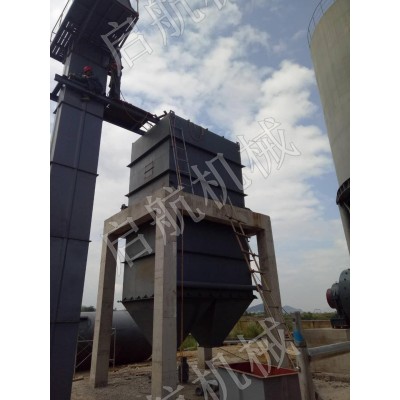

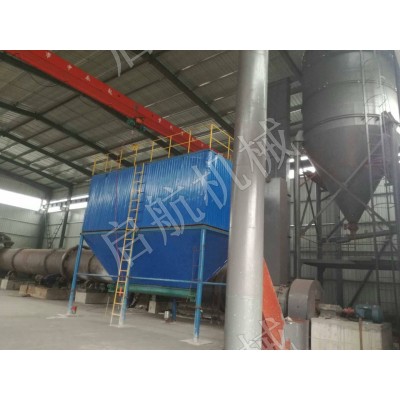

除塵器本體由鋼結構框架、箱體、灰斗、濾袋和袋籠等組成。除塵效率可達99.99%。

其工作原理是含塵煙氣由除塵器的進風均流裝置進入上箱體，當濾袋上的粉塵越積越多，設備阻力達到限定的阻力值時，由清灰控制裝置按清灰時間設定值自動關閉一室離線閥后，按設定時間程序打開電控脈沖閥，進行停風噴吹，利用氣體瞬間噴吹使濾袋內壓力劇增，將濾袋上的粉塵抖落在灰斗中，灰斗中的粉塵再由卸料器排出。排出后的高溫粉塵通過傳輸設備再次進入預干燥系統。

綜上所述，本項目在生產過程中熱源使用電廠過熱蒸汽，不會產生硫化物等有害氣體。

生產中產生的煙塵氣體，由旋風分離器和脈沖布袋除塵器共同處理，除塵效率高達99.99%，出口含塵量低于10mg/m3，低于排放標準。

2.3.6

西門子Wincc7.3-DCS組態中控系統，系統構成：

系統由工程師站、操作站-上位機（商用機或者工控機）、通訊-工業以太網交換機、控制站-西門子PLC、現場工作站、現場設備構成。

2.3.7

煅燒后的脫硫石膏經冷卻器冷卻至80℃左右，然后改性粉磨進入至成品倉。即可包裝使用。
