焊帶電池片剝離力試驗機

光伏電池片在焊接過程中受焊接溫度，焊帶規格，助焊劑，焊接工藝等諸多因素影響，容易出現焊帶與電池片主柵線焊接強度不夠，為了確保電池片焊接的質量，所以需要對焊接進行剝離強度檢測。市場上稱之為焊帶電池片剝離力試驗機

本機采用電腦控制，專用測試程序用于數據分析處理，結合高分辨率力量采集傳感器及高精數據處理芯片，呈現于客戶直觀的的性能曲線及客戶要求的處理后數據值使更直觀準確了解產品性能，從而提高產品質量。

本試驗機在測試過程中采用全數字化力量、位移、速度三閉環控制，采用伺服馬達及控制驅動系統，配合臺灣高精度減速箱及臺灣TBI精密滾珠絲桿傳動，以達到傳動效率與性噪比較佳效果。

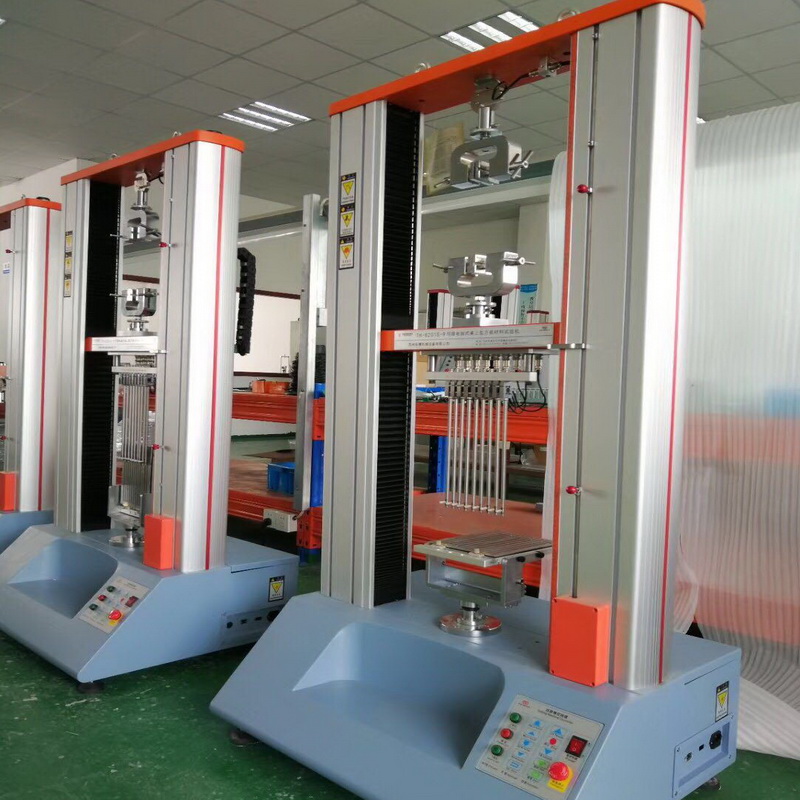

焊帶電池片剝離力試驗機用于太陽能行業電池片180度剝離強度試驗，九個傳感器同時拉伸，對測試多柵電池片能節約大量的人工成本，也可單一測試一工位或兩工位，數據不受影響且保證準確度；亦可單一測試焊帶拉伸、背場剝離、EVA剝離等試驗，數據不受干擾及影響，且都可對電池片拉伸及彎曲做獨立試驗。

我們一般采用拉力試驗機配合“電池片焊接拉力測試治具”對電池片進行多角度剝離測試。目前組件生產廠家測試較多的角度有180度、90度、45度，根據每個廠家參照的標準及需求不同而設定，以上幾種角度可在治具上隨意調節。測試治具角度可準確控制，勻速移動從而達到理想效果。再通過測試軟件分析計算測試結果，以數字結合曲線的報告形式呈現給用戶。

焊帶電池片剝離力試驗機軟件功能特色有:

1、軟件操作界面設計合理、簡潔明了；配方編輯、更新更加人性化；

2、測試速度0.05-500mm/min之間可任調；

3、機器只需單人既可操作，九條柵帶可同時拉伸，一片電池片單面只需＜2分鐘時間即可測試完成；

4、測試軟件可自動生成測試數據，可選擇Word、Excel、PDF格式打印；

5、歷史查詢內按照查詢條件具備查詢數據記錄≥400個，有單獨數據庫可對接公司其他電腦；

6、應力單位可顯示N、 N/mm；

7、剝離過程中由于焊帶存在的反向拉力導致的實時負值，系統自動屏蔽，不顯示；

8、測試結果可顯示峰值、中位數、MAX值、最小值、平均值，不良率百分比及焊接點比例；

9、增加區間拉力平均值計算、中位數方法可選擇性（積分計算、取點計算）；

10、Excel導出結果，增加可選擇性拉力效果判定（OK/NG）；

11、增加拉力區間取值每段以某個值為起始點取大區間，以大區間的中心為中心向兩邊延伸；

12、定位移為取值區間，進行中位數或者平均值取值；

13、軟件有單獨數據庫，可保存多組數據，且在不同電腦上查看；
