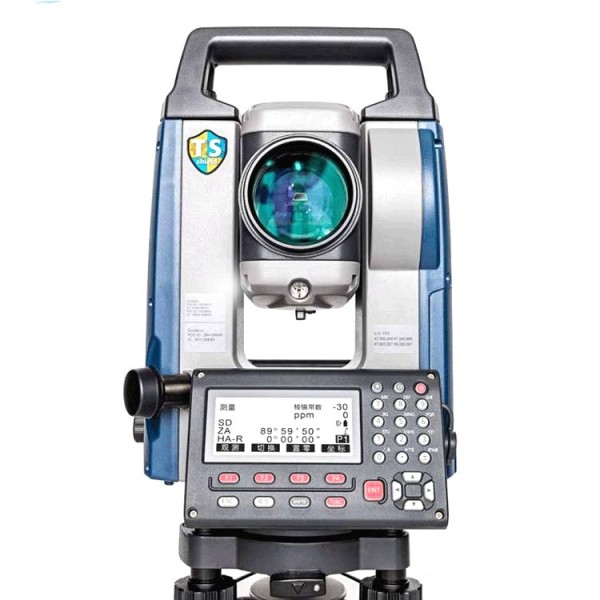

索佳iM-52工程中文數字全站儀

型號

iM-52

望遠鏡

放大倍率 / 分辨率

30x / 2.5"

其他

鏡筒長度 ：171mm，物鏡孔徑 ：45mm（EDM   ：48mm）成像 ：正像

測角部

顯示

1" /   5"

測角精度 (JJG414-94)

2"

雙軸補償器

雙軸補償，補償范圍±6'

視準差改正

提供

測距部

激光輸出

無棱鏡模式:3R級，棱鏡/反射片

測程

無棱鏡

0.3 ~ 500m

反射片 4/5

RS90N-K: 1.3 ~   500m

小型棱鏡

CP01 ：1.3 ~ 2,500m OR1PA ：1.3 ~ 500m

單棱鏡

1.3 ~ 4,000 m

顯示

精測/速測：0.0001m 連續測：0.001m

精度

無棱鏡

(2 + 2 ppm x D)   mm*6

反射片 4/5

(2 + 2 ppm x D)   mm

棱鏡

(1.5 + 2 ppm x   D) mm

測量時間

精測 : 0.9s ( 初次 1.5 s), 速測 : 0.6 s ( 初次 1.3 s),連續測 : 0.4 s ( 初次 1.3 s)

操作系統、接口與數據管理

操作系統

Linux

顯示器 / 鍵盤

帶背光，對比度可調，192 x 80 點陣圖形液晶顯示器，帶背光 28 鍵全字母數字鍵盤

操作面板

雙面

數據存儲

內存

約 50,000 點

外存

USB 閃存 (  32GB)

接口

RS-232C 串口，USB 2.0（A 型用于 USB 閃存）

藍牙（選配）

藍牙 Class 1.5，工作范圍 10 m*10

其他

指向光

EDM 光束同軸紅色激光

水準器

圖形水準器

6’( 內圓 )

圓水準器

10’/ 2 mm

對中器

激光對中器

紅色激光二極管 (635 nm ±10 nm), 光斑精度 ：≤ 1.0

防塵防水等級 / 工作溫度

IP66 (IEC   60529:2001)/-20 ~ +60oC

外形尺寸（含提柄）

183 x 181 x 348   mm（雙面）

重量（電池和基座）

約 5.1 kg

電源系統

電池 / 工作時間（20oC）

BDC46C 可充電鋰電池 / 約 14 小時

應用軟件

機載程序

懸高測量，坐標測量，交點計算，放樣，地形測量，偏心測量，對邊測量，后方交會，面積測量，線路測量，點到線
