大扭力扭轉強度試驗機

試驗機簡介

大扭力扭轉強度試驗機主要用于螺栓、工具、制成品、結構件、傳動軸、零部件、緊固件等試樣在室溫下或者特殊環境下的扭轉力學性能的檢測，也可用于非金屬材料及制成品的扭轉破壞等性能試驗。被測試試樣安裝在可調整空間的夾具之間，可適應不同的被測試試樣扭轉力學性能的試驗。

執行標準：GB/T 10128 《金屬材料室溫扭轉試驗方法》，JJG 269《扭轉試驗機檢定規程》等。

應用行業：計量質檢、冶金鋼鐵、機械制造、緊固件、五金工具、汽車零部件、高等院校、科研實驗所等行業。

主機結構及電氣系統介紹

主機：

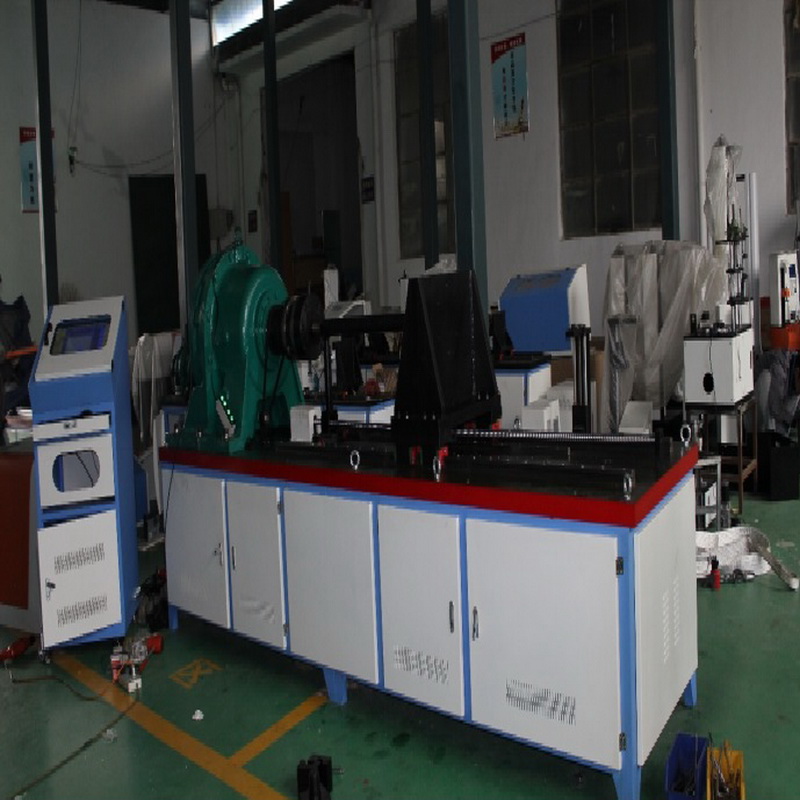

大扭力扭轉強度試驗機采用臥式鑄造鋼板結構，整塊鑄板一體成型整體剛度強、高度適中。試驗空間采用雙調整模式，試驗空間通過電機帶動齒輪齒條調整，小空間用直線滑軌調整（便于裝夾試樣），扭矩盤連接傳感器為扭矩采集端，另一端為扭矩加載（加載方式可選）。如有特殊需要可加裝環境試驗箱。

傳動系統：

通過精密數控伺服電機經過擺線減速機傳動帶動加力盤轉動，對試樣均勻施加扭矩，保證試驗過程的寬范圍速度連續調節和均勻加載；

扭矩及扭角的檢測：

采用高精度扭矩傳感器，可正反兩方向采集扭力；扭轉角的采集輸出是通過直接連接到試樣區域，避免了有些廠家采用電機角度編碼器采集所帶來的誤差，保證顯示角度的真實有效。通過計算機數據采集處理系統，將采集到的傳感器信號處理后在計算機屏幕上實時顯示。

測量控制系統：

整個試驗過程采用基于Windows平臺、使用以圖形為界面的視窗式操作軟件，軟件同步顯示被測試試件的扭矩-時間、扭角-時間、扭矩-扭角、扭矩-轉角等曲線；實時顯示扭轉角度、扭矩值、扭矩峰值等參數。 試驗結果可形成word、cxcel報表格式，方便儲存、打印、分析試驗結果。

具體大扭力扭轉強度試驗機的技術參數與功能可以咨詢聯往檢測設備。
