礦井提升機閘瓦間隙保護裝置

山東美安礦山設備供應礦用提升機閘瓦間隙保護裝置、煤礦提升機閘間隙保護裝置、提升機盤形制動器閘瓦間隙監測裝置。

一、提升機閘間隙保護裝置概述

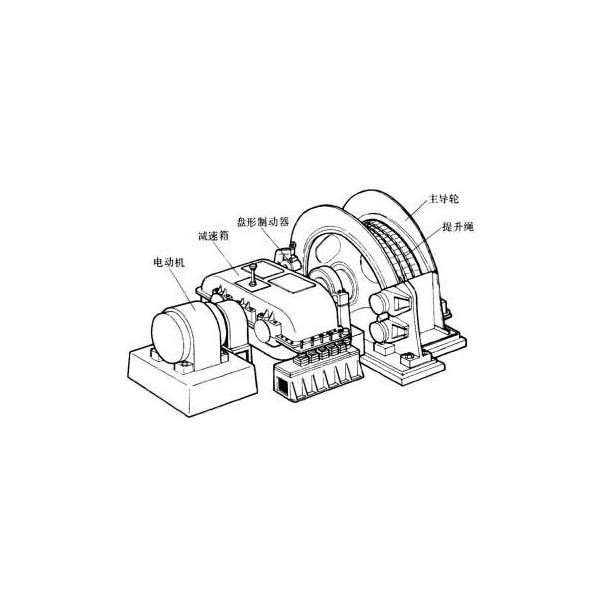

礦用提升機閘瓦間隙保護裝置（以下簡稱裝置），屬于礦用隔爆兼本安型產品。主要用在提升機盤形制動器閘瓦間隙，制動油壓的在線監測。裝置為礦用隔爆兼本安型“Exd[ib]IMb”。

二、結構與工作原理

2.1結構

礦用提升機閘瓦間隙保護裝置有主機、礦用本安型油壓傳感器、礦用位移傳感器組成，顯示部分為10寸觸摸顯示屏。

2.2基本原理

接通電源，位移傳感器，油壓傳感器輸出4—20mA信號，經過通訊模塊傳輸給主機進行數據處理，轉換成相應數據實時提升機保險閘實時數據會在線顯示在屏幕上，當提升機保險閘的閘瓦間隙大于2mm，制動油壓值大于上限設定值小于下限設定值時，數據經分析確定輸出報警信號，裝置發出聲報警。

三、 主要功能、技術參數

3.1主要功能

（1）在線監測、同步顯示閘間隙值，精度在±0. 1mm之內；

（2）在線監測、同步顯示制動油壓值，精度在±0.1MPa；

（3）閘間隙值參數自行調整設置、大于2mm報警功能；

（4）制動油壓值參數自行調整設置、大于上限報警功能；

（5）閘間隙計算誤差自動校正功能；

（6）故障自診斷功能；

（7）歷史數據記錄和查詢功能：可以通過該功能查詢某一時間閘運行及檢修的技術數據，方便了解閘的使用狀況。

（8）聯脫機開關選擇，方便檢修。

（9）提供閘間隙值大于2mm報警輸出接點,能夠供用戶可選擇的實現閉鎖二次開車。

（10）碟簧疲勞大于上限報警功能（擴展功能）；

（11）空動時間、卷筒偏擺的監測報警（擴展功能）；

（12）貼閘壓力監測報警（擴展功能）。

3.2主要技術參數

3.2.1裝置工作電壓：AC127V/220V/380V波動范圍（80-115%）。

工作電流：≤1A

3.2.2傳輸處理誤差：≤1%。
