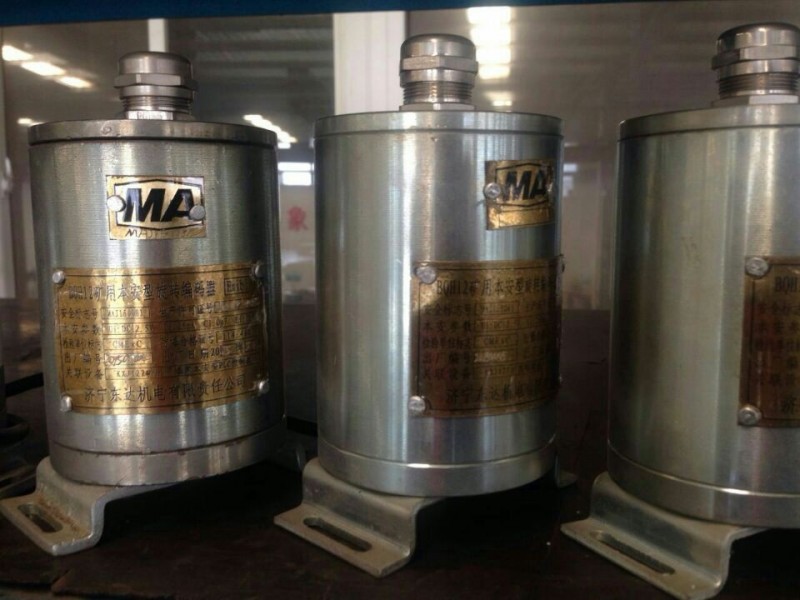

BQH12礦用本安型編碼器 旋轉編碼器

24小時銷售熱線：13371216923

一、編碼器用途

  BQH12礦用本安型編碼器可用于煤礦有甲烷、煤塵爆炸危險的場合。編碼器安裝在絞車的輸出軸或減速機輸出軸等處，給PLC采集信號，當絞車起動時，安裝于絞車旋轉部件上的旋轉編碼器旋轉而感應出同步脈沖，經過操作箱接口，通信電纜進入PLC控制器進行距離計算．并將此距離和絞車運行狀態在操作臺顯示器中顯示。

二、編碼器技術特點

  編碼器為增量型旋轉編碼器，AB兩相。通過旋轉的光柵盤和光耦產生可識別方向的技術脈沖信號。編碼器與絞車保護控制裝置主機連接，將編碼器測量脈沖傳輸至主機PLC控制器，判斷絞車的速度。

東達小潘：13371216923

三、編碼器主要參數

  電源電壓：DC12V，

工作電流：≤25mA

  分辨率：600月永沖／轉

  量程：(0～250)r/min

   輸出信號：A、B兩路脈沖信號，正轉A相超前，反轉B相超前；

高電平≥DC12V，低電平≤DC0.5V

四、編碼器結構特征

a、編碼器外殼是由鋅合金或銅合金加工而成。殼體一側輸出一個傳動軸，與電機的輸出軸或其他有關旋轉機構相聯后固定法蘭。編碼器安裝重心點吻合，無裂痕，線纜完整，接口端點整齊。

b、殼體另一測設有一個接線嘴，用作外接連線用。

五、編碼器工作原理

光電編碼器是由光柵盤和光電檢測裝置組成。光柵盤是在一定直徑的圓板上等分地開通若干個長方形孔。由于光電碼盤與電動機同軸，電動機旋轉時，光柵盤與電動機同速旋轉，經發光二極管等電子元件組成的檢測裝置檢測輸出若干脈沖信號，通過計算每秒光電編碼器輸出脈沖的個數就能反映當前電動機的轉速。
