可編程硅晶振sitime制造包裝說明小常識

 有不少客戶在咨詢的時候都有問過SiTime晶振的包裝和命名規則，這是因為大家對原廠內部的批次規則、生產日期、產地,和設備等情況不是很了解，這些影響因素的變化直接導致產品印字的改變，所以說大家在這一塊有所疑問都是很正常的。

    我們兆億微波科技是美國品牌sitime分銷商，要知道美國SITIME晶振公司是行業里比較具有代表性的MEMS諧振器和MEMS振蕩器的制造商，為了給顧客提供更優質的服務，我們對產品各方面的情況可謂是做足了功課，下面就制作包裝這個問題給大家做一個詳細的說明。

    在收到可編程硅晶振sitime之后最先映入眼簾的就是設備包裝了，設備包裝里常見的數據有標準標記、卷帶式、水分敏感性水平和PCB組裝指南，很多人對這些數據可謂是既熟悉又陌生，熟悉是因為經常看到，陌生是因為看不懂有些標識符。

    所有的可編程硅晶振sitime都包涵了裝配位置代碼和批號，并且允許跟蹤制造起點，該標記適用于所有樣品，小批量和大批量生產的訂單.標記方法是激光標記。

    標準標記中的Y表示程序集標識符，程序標識符中A作為首字母表示供應商A(Carsem)，B作為第一個字母表示供應商B(UTAC)，C作為表示晶振廠家C(ASE)的首字母，E作為首字母表示供應商E(KDS);后面的XXXX之間沒有任何的符號，表示制造批號的4個字母數字字符;頂部標記尺寸(否則以其他方式表示)，需要注意的是SiTime晶振所有尺寸都是以毫米為單位的，字體類型:LLGOTHIC_STD或EO135P或EO145。

    載帶的基本尺寸一般是基于EIA481口袋設計，其目的是用于固定要運輸和裝載的可編程硅晶振sitime，這種設計可以保護主體和焊錫端子免受破壞性應力，各個廠商的口袋設計可能有所不同，但寬度和間距將保持一致。

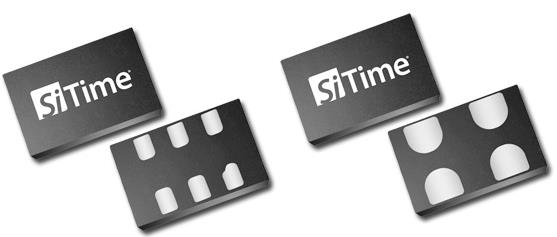

    SiTime晶振

    在包裝的時候我們會根據卷軸上的零件數量和包裝體尺寸將載帶纏繞或放置在7英寸或13英寸的運輸卷軸上，中心輪轂設計足夠大可以確保圍繞載帶形成的半徑不會承受太大的壓力。在運輸之前將零件放入載帶的口袋中，覆蓋帶被密封在載帶整個長度的頂部，將卷軸密封在帶有干燥N2回填物的保護袋中。

    卷軸是防靜電材料，卷軸的顏色取決于落貨裝運位置，在兩次不同的裝運中可能會有所不同，但是規格都是一樣的;載帶由碳浸漬的聚苯乙烯制成，蓋帶由聚苯乙烯抗靜電材料制成，兩者都是防靜電材料。

    sitime晶振的所有產品均已按照JEDECJ-STD-020的要求達到了無鉛設備濕氣敏感度1級標準，并且被認為對濕氣不敏感，這意味著什么呢?首先部分消耗的卷軸可以無限期存儲，無需重新密封運輸卷軸時所用的保護性存儲袋。這也意味著使用的卷軸和密封損壞的未使用卷軸可以在不烘烤的情況下使用，由于零件符合濕度敏感度等級1，運輸卷軸的保護性儲存袋不需要額外加上干燥劑或HIC卡，也不需要保持緊密的真空密封或干燥的氮氣吹掃。

    SiTime的EpiSeal?工藝是實現MEMS諧振器極其穩定的關鍵因素之一，該工藝可在sitime晶振加工過程中對SMD晶振進行氣密密封，無需任何密封陶瓷封裝。SiTime的EpiSeal諧振器不受大氣中濃度最高的元素(氮和氧)的影響，因此可以完美密封，EpiSeal諧振器的前幾代可能已受到高濃度小分子氣體的影響，新型EpiSeal諧振器無法滲透所有小分子氣體。

    如果您想了解sitime晶振，可以及時聯系我們，將為您提供滿意的報價。
