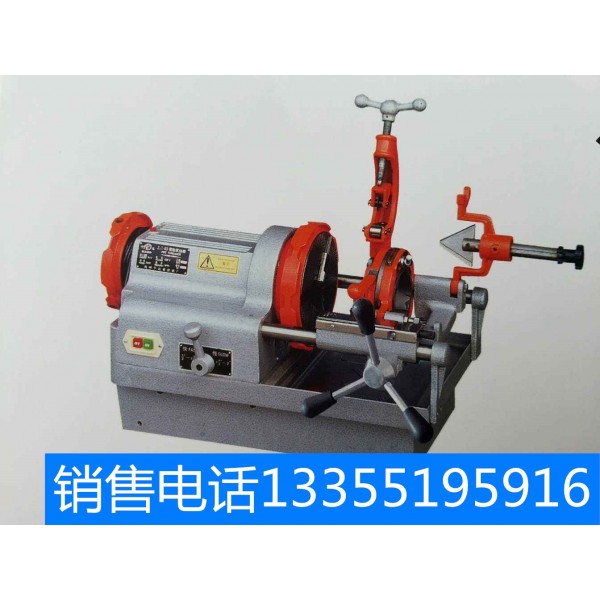

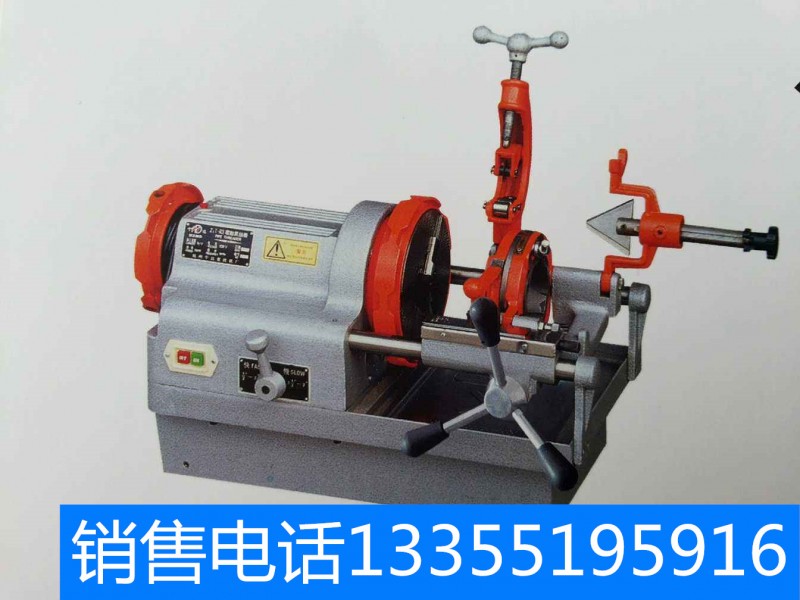

Z3T-R4電動套絲機操作靈活 4寸鋼管套絲機規格尺寸

 一、產品介紹

電動套絲機是設有正反轉裝置，用于加工管子外螺紋的電動工具。本機適用于1/2-6英寸口徑的各種水、電、氣管的切斷、套絲及內孔倒角。具有自動套切標準圓錐管螺紋的仿形裝置，可靠的夾緊機構，先進的冷卻潤滑系統。備有套制公制螺紋的附件裝置，是各建筑、管道、設備安裝等行業保證工程質量、加快工作效率、減輕勞動強度的理想設備。

電動套絲機有臺式和手提式之分.
  臺式套絲機由鋁合金機體,電動機,減速箱，管子卡盤, 板牙頭,割刀架,進刀裝置,冷卻系統組成,經久耐用,適合工作流動或固定場所進行大批量加工管螺紋.
  手持式電動套絲機重量輕，可快速更換板牙頭；操作省力、快捷，攜帶方便；不受場地限制，在工地上或者非常規的場合均可靈活操作。

二、產品型號

GMTE-03   2寸套絲機        手持式  加工范圍為：1/2"-2"(英寸)

Z1T-R2    2寸套絲機(50型)  臺式   加工范圍為： 1/2"-2"(英寸)

Z3T-R3    3寸套絲機(80型)  臺式   加工范圍為： 1/2"-3"(英寸)

Z3T-R4    4寸套絲機(100型) 臺式   加工范圍為： 1/2"-4"(英寸)

Z3T-R6    6寸套絲機(150型) 臺式   加工范圍為： 1/2"-6"(英寸)

三、主要技術性能

    1、加工范圍：1／2-4英寸(套絲、切斷、內孔倒角)

    2、主軸轉速：26轉／分

    3、電動機：    電壓：單相220V    功率：750W

    4、外形尺寸：670（長）X420(寬)X405(高)毫米

5、整機凈重：68公斤

四、結構組成

本機由機座、主軸箱(包括前、后卡盤)減速箱、板牙、切割器、內孔倒角器、冷卻潤滑系統、電器和支腳等部件組成。

五、套絲機功能

套絲機工作時,先把要加工螺紋的管子放進管子卡盤,撞擊卡緊,按下啟動開關,管子就隨卡盤轉動起來,調節好板牙頭上的板牙開口大小,設定好絲口長短.然后順時針扳動進刀手輪,使板牙頭上的板牙刀以恒力貼緊轉動的管子的端部,板牙刀就自動切削套絲,同時冷卻系統自動為板牙刀噴油冷卻,等絲口加工到預先設定的長度時,板牙刀就會自動張開,絲口加工結束.關閉電源,撞開卡盤,取出管子.

套絲機還具有管子切斷功能:把管子放入管子卡盤,撞擊卡緊,啟動開關,放下進刀裝置上的割刀架,扳動進刀手輪,使割刀架上的刀片移動至想要割斷的長度點,漸漸旋轉割刀上的手柄,使刀片擠壓轉動的管子,管子轉動4圈5圈后被刀片擠壓切斷.
