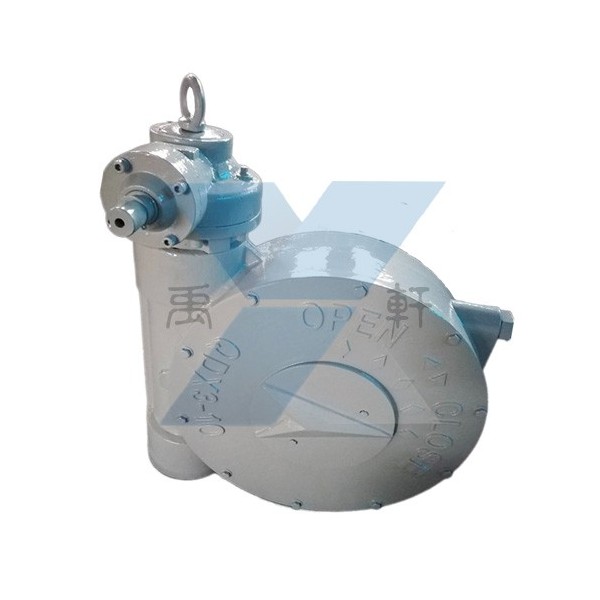

QDX3-G10傘齒輪組合蝸輪頭,煤礦閥門蝸輪箱,管網式蝶閥齒輪箱

上海禹軒閥門生產的QDX3-G10傘齒輪組合蝸輪箱外形美觀，蝸輪箱是一種出口型90°回轉型手動驅動裝置，煤礦閥門傘齒輪蝸輪箱,管網式蝶閥傘齒輪箱,手動閥門傘齒輪減速機適用于蝶閥、球閥、旋塞閥等類型閥門。手輪采用鋼帶焊接，輸出力矩大。產品共有13個型號-QDX3-G3,QDX3-G4,QDX3-G5,QDX3-G6,QDX3-G7,QDX3-G8,QDX3-G9,QDX3-G1O,QDX3-G11,QDX3-G12,QDX3-G13,QDX3-G13D,QDX3-G14。而且手輪方向朝上適用于管道閥門。上海禹軒閥門做為一家十多年閥門驅動裝置生產廠家、產品專業配套給閥門廠家、機械廠家、環保廠家、像國內的石油化工、能源、煤化工、天然氣等用戶對閥門蝸輪箱使用要求的不斷提高，綜合當前國內外好的產品，禹軒經過多年來研發了多品種、多規格閥門執行器、不銹鋼渦輪箱、單級型蝸輪箱（QDX3-D）、雙級型蝸輪箱（QDX3-S）、管網型蝸輪箱（QDX3-G）、電動型蝸輪箱（QDX3-D）

QDX3-G10傘齒輪組合蝸輪箱技術參數：

適用范圍：球閥,蝶閥,電廠風門

標準：國標

規格：QDX3-G10

連接形式：法蘭

壓力范圍：常壓

材質：鑄鐵

QDX3-G10傘齒輪組合蝸輪箱材料：

蝸輪常用鑄錫青銅和鋁鐵青銅；低速和不重要的傳動可采用鑄鐵材料。

鑄鐵青銅：摩性好，抗膠合性好，價貴，強度稍低。

鑄鋁鐵青銅：減摩性、抗膠合性稍差，但強度高，價兼。

鑄鐵：灰；球墨。要進行時效處理、防止變形。

QDX3-G10傘齒輪組合蝸輪箱特點：

1、可以得到很大的傳動比，比交錯軸斜齒輪機構緊湊

2、兩輪嚙合齒面間為線接觸，其承載能力大大高于交錯軸斜齒輪機構

3、蝸桿傳動相當于螺旋傳動，為多齒嚙合傳動，故傳動平穩、噪音很小

4、具有自鎖性。當蝸桿的導程角小于嚙合輪齒間的當量摩擦角時，機構具有自鎖性，可實現反向自鎖，即只能由蝸桿帶動蝸輪，而不能由蝸輪帶動蝸桿。如在其重機械中使用的自鎖蝸桿機構，其反向自鎖性可起安全保護作用。

5、傳動效率較低，磨損較嚴重。蝸輪蝸桿嚙合傳動時，嚙合輪齒間的相對滑動速度大，故摩擦損耗大、效率低。另一方面，相對滑動速度大使齒面磨損嚴重、發熱嚴重，為了散熱和減小磨損，常采用價格較為昂貴的減摩性與抗磨性較好的材料及良好的潤滑裝置，因而成本較高。

6、蝸桿軸向力較大。
