煤層鉆孔瓦斯涌出初速度測定裝置

煤層鉆孔瓦斯涌出初速度測定裝置

鉆孔瓦斯涌出初速度(q值)是常用的煤與瓦斯突出預測指標之一。隨著鉆孔深度增大,預測結果的準確性逐漸降低。這導致預測深度較淺,嚴重制約著采掘速度的提高。通過對鉆孔瓦斯涌出初速度測定儀器工作時的受力狀況進行分析,得出了膠囊不同位置的應力狀態,并提出了新型鉆孔瓦斯涌出初速度測定裝備的研究思路,制造出了相應的裝備,并進行了現場試驗。

通過分析鉆孔瓦斯涌出初速度的影響因素及其與工作面前方應力分布狀態的關系 ,得出鉆孔瓦斯涌出初速度的測試深度穿過工作面前方的煤層卸壓帶 ,進入應力集中帶的塑性應力區 ;對于不同礦山地質條件下的煤層 ,實測其工作面煤層卸壓帶和塑性應力區范圍 ,才能確定鉆孔瓦斯涌出初速度合理的測試深度。

煤層鉆孔瓦斯涌出初速度測定裝置利用鉆機和空心鉆桿向煤體內打鉆，鉆進到預定深度前1m時，停止鉆進1min，讀取數據后再鉆進到預定深度。通過瓦斯涌出量測試儀測量進入鉆孔的進風風量Q、壓力P及鉆孔出口內側瓦斯?jié)舛萵，再利用數學公式即可計算單位時間鉆孔瓦斯涌出量及瓦斯涌出初速度。與現有技術相比，該方法操作簡單可靠，對正常生產干擾小，有利于減小突出事故發生的概率，提高礦井的安全性。

鉆孔瓦斯涌出初速度指的是打鉆結束后,迅速進行封孔,測定封閉段中涌出的瓦斯量

1：測定鉆孔軸線形狀分析鉆孔瓦斯涌出初速度測定的工作是打鉆孔,在打鉆過程中,鉆桿受到多種力的共同作用,這導致鉆孔的軸線不一定呈直線形狀。在水平方向上的受力基本與鉆孔軸線形狀無關;因此,在此主要對鉆桿垂直方向上的受力進行分析。

2：鉆孔內封孔膠囊受力分析鉆孔瓦斯涌出初速度測定過程中,通常采用膨脹膠囊進行封孔;終所測結果的準確性與膠囊對鉆孔的密

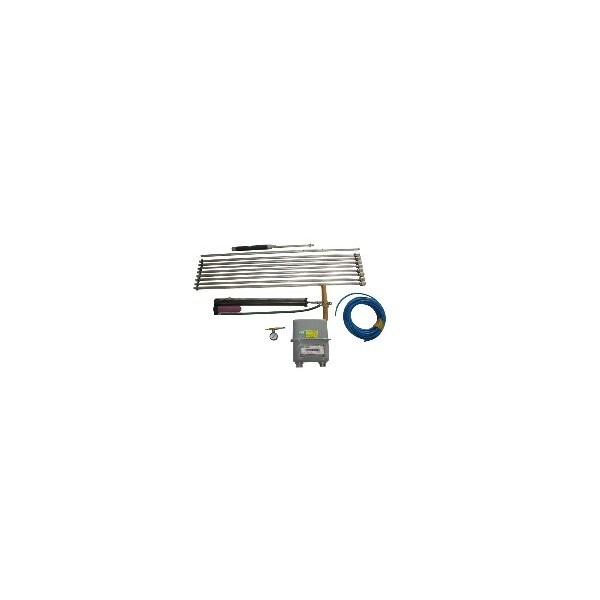

鉆孔瓦斯涌出初速度測定儀：采用氣囊膨脹式封孔方法，可重復使用；

ZWS-1鉆孔瓦斯涌出初速度測定儀技術參數

測量范圍: 0.5～30L/min

精度等級: 環境溫度20±10℃時, 10%~90%時為±2.5%,10%以下和90%以上為±4%。

重量：0.97kg

外形尺寸：155×100×125mm

使用環境條件：-25～55℃,相對濕度≤85%
