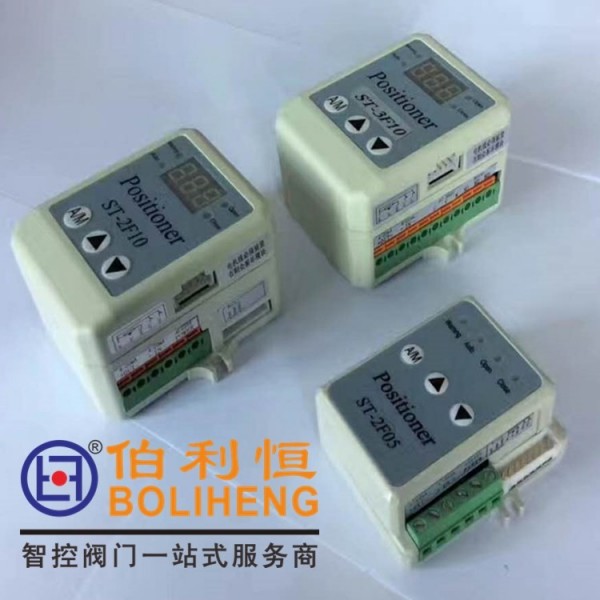

伯利恒ST-2F10,SK-3F10精小型電動執行器控制模塊

伯利恒ST-2F10,SK-3F10精小型電動執行器控制模塊

控制精度：0.1~3.0(通過U4參數可調 ) 可接電動執行器反饋信號：電位器500Ω～10KΩ 可接收外部控制信號(DC)：4~20mA (1~5V、0~10V、開關量等出廠前定制） 輸入阻抗 ： 250 Ω；伯利恒ST-2F10,SK-3F10精小型電動執行器控制模塊

     通過修改 U1 參數可設定 ：

① DRTA/ 正動作，RVSA/ 逆動作模態

② 輸入信號中斷時“中斷”模態— OPEN( 開 ) 、 S( 停 ) 、 SHUT( 閉 ) 可選：① 可控硅輸出(AC ，600V ，25) ② 繼電器輸出(AC ，250V ，10A)◆定貨時指明 輸出執行器位置信號，伯利恒ST-2F10,SK-3F10精小型電動執行器控制模塊

低漂移輸出 4~20mA DC 對應執行器全閉至全開，信號完全與輸入隔離(光電隔離)，輸出負載≤ 500 Ω 環境溫度 ：0~70 ℃，濕度 ：35~85 有超溫保護功能 : 殼內溫度≥ 70 ℃時，停止對執行器的開閉控制，伯利恒ST-2F10,SK-3F10精小型電動執行器控制模塊

外形尺寸 ：77mm(底面長)x76mm(底面寬)x51mm(高)); ZXQ2004 → 74 mm(底面長)x57mm(底面寬)x45mm(高)可通過按鍵隨意標定輸入信號所對應執行器的動作區間(一般標定為電動執行器全閉、全開位置) 可設定上下限位點 執行器堵轉檢測控制功能：如控制執行器發生堵轉持續 3~4S ,則斷開控制輸出 1min ；反復檢測控制，至堵轉排除。 可設定自調精度：執行器在工作過程中，無法，出現來回振動 3 次，自動把精度降低 1/1000 (即：原精度 +1/1000)，反復調節至適合的控制精度。設置參數為 U0 (000.x )鎖:防止誤操作 防執行器頻繁啟動功能 ● 帶錯誤代碼指示故障原因(E_0X) 按輸入信號和執行器轉角位置進行智能步距調整，伯利恒ST-2F10,SK-3F10精小型電動執行器控制模塊
