利鼎廠家【干式變壓器環(huán)氧樹(shù)脂澆注料】環(huán)氧樹(shù)脂ab膠

干式變壓器環(huán)氧澆注料

干式變壓器澆注料是一款為客戶省錢(qián)的環(huán)氧樹(shù)脂澆注料，主要解決傳統(tǒng)干式變壓器澆注料固化時(shí)間長(zhǎng)、生產(chǎn)能耗高、生產(chǎn)效率低、綜合成本高的問(wèn)題。

一、產(chǎn)品特點(diǎn)

1、生產(chǎn)效率高，干式變壓器澆注料的固化時(shí)間從原來(lái)的16小時(shí)縮短到8小時(shí)，這樣在人員、設(shè)備不增加的情況下，生產(chǎn)效率提高了一倍。

2、節(jié)能環(huán)保性能優(yōu)異，固化過(guò)程中的加熱溫度低、加熱時(shí)間短，綜合能耗低；
3、綜合成本低，由于干式變壓器澆注料的固化時(shí)間縮短，故在電能消耗、人工成本、生產(chǎn)設(shè)備損耗等方面為用戶降低了成本；

二、產(chǎn)品用途

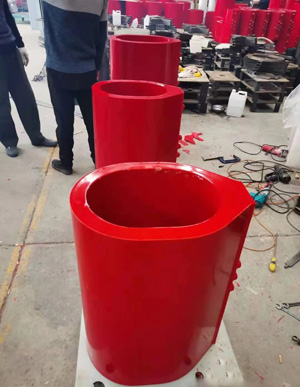

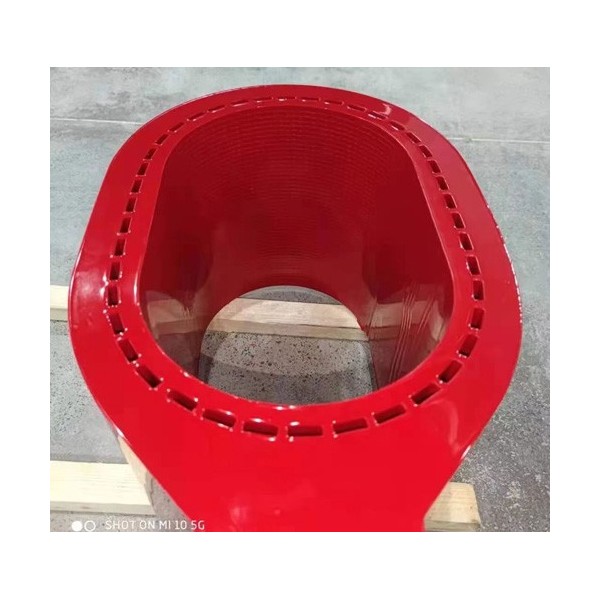

廣泛用于各類(lèi)干式變壓器、干式互感器等大型電力產(chǎn)品的絕緣澆注，以及有高絕緣、高韌性、高強(qiáng)度要求的電力器件的絕緣灌封。

 三、性能指標(biāo)

注：粘度、顏色、固化時(shí)間可以根據(jù)使用者要求進(jìn)行調(diào)整

四、使用方法

1、備料

將樹(shù)脂A組分與固化劑B組分放入80℃的烘箱中，進(jìn)行預(yù)熱，時(shí)間＜5小時(shí)，以能熱透為標(biāo)準(zhǔn)。

為使達(dá)到最佳電性能和機(jī)械性能，要求無(wú)氣泡澆注。基于這一原因，建議將樹(shù)脂和固化劑放入澆注罐，在65℃攪拌狀態(tài)下混合，進(jìn)行真空處理150-200帕。脫氣是否充分以材料表面無(wú)氣泡升起為準(zhǔn)，大約需要40-60分鐘。

為防止沉淀，不間斷的緩慢攪拌是必須的。

2、澆注工藝

    澆注罐的溫度建議為75－80℃。

將經(jīng)過(guò)預(yù)處理的澆注料在真空條件下注入預(yù)熱到90-100℃的模具中。為避免因組分的蒸汽壓而產(chǎn)生的氣泡，澆注時(shí)澆注罐的真空壓力建議設(shè)定為150-200帕。

3、固化工藝

   推薦：85℃×5小時(shí)+120℃×3小時(shí)

注意：固化8小時(shí)完成后，降溫至90℃（冬天）、100℃（夏天）進(jìn)行拆模。該固化工藝為利鼎推薦固化工藝，具體到各廠家，因澆注設(shè)備、操作工藝和制件尺寸的不同，實(shí)際固化工藝應(yīng)以在具體澆注件廠家試驗(yàn)驗(yàn)證為準(zhǔn)。

五、注意事項(xiàng)

1、使用之前應(yīng)將A B料分別預(yù)熱攪拌，防止上下密度不一的情況。

2、產(chǎn)品如出現(xiàn)結(jié)晶或較平常變得更稠些，請(qǐng)?jiān)?5℃下預(yù)熱2-3小時(shí)，攪拌均勻即可。

3、產(chǎn)品在低溫下放置，黏稠度會(huì)增大，預(yù)熱后即可正常使用。

4、請(qǐng)嚴(yán)格按照廠家提供的配合比例和工藝參數(shù)執(zhí)行，如需變更工藝，請(qǐng)聯(lián)系廠家技術(shù)人員解決，以免影響產(chǎn)品質(zhì)量。

5、本品屬非危險(xiǎn)品，但勿入口和眼。

六、包裝、存儲(chǔ)

1、本品包裝規(guī)格為50KG/套（A膠25KG，B膠25KG）。

2、本品應(yīng)在陰涼干燥處貯存，貯存期為六個(gè)月（25℃下）。
