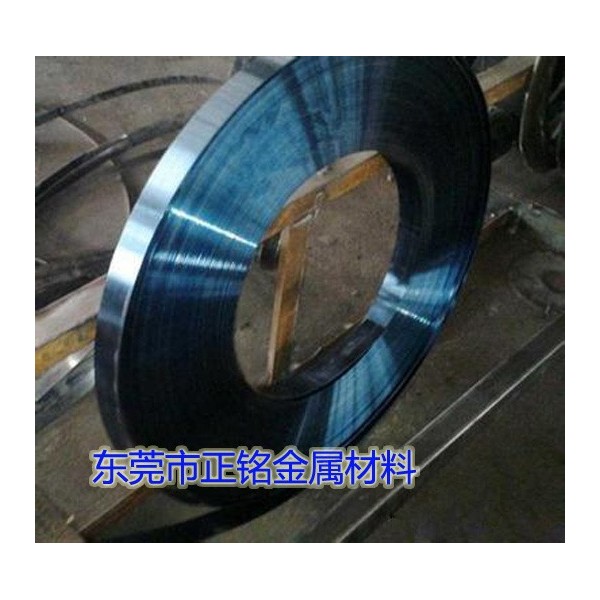

65Mn彈簧鋼（發藍彈簧鋼帶）

東莞正銘金屬長期銷售寶鋼，鞍鋼，沙鋼，萊鋼，湘鋼，等多個大型鋼廠的鋼材料，贏得了廣大客戶的支持與信賴，多年來正銘以高品質以及優質的服務給廣大客戶帶來了高效益，多選擇發展宗旨---高起點，高技術，高質量，新產品。
精神---超越自我，追求卓越
正銘服務宗旨---品質一流，規格齊全，價格合理，交貨及時

65Mn彈簧鋼  特性及適用范圍：65Mn彈簧鋼，錳提高淬透性，φ12mm的鋼材油中可以淬透，表面脫碳傾向比硅鋼小，經熱處理后的綜合力學性能優于碳鋼，但有過熱敏感性和回火脆性。用作小尺寸各種扁、圓彈簧、座墊彈簧、彈簧發條，也可制作彈簧環、氣門簧、離合器簧片、剎車彈簧及冷拔鋼絲冷卷螺旋彈簧。65Mn彈簧鋼　　 化學成份：　　碳 C ：0.62～0.70　　硅 Si：0.17～0.37　　錳 Mn：0.90～1.20　　硫 S ：≤0.035　　磷 P ：≤0.035　　鉻 Cr：≤0.25　　鎳 Ni：≤0.25　　銅 Cu：≤0.25　　力學性能：　　抗拉強度 σb (MPa)：≥980(100)　　屈服強度 σs (MPa)：≥784(80)　　伸長率 δ10 (％)：≥8　　斷面收縮率 ψ (％)：≥30　　硬度 ：熱軋,≤302HB;冷拉+熱處理,≤321HB　　熱處理規范及金相組織：　　熱處理規范：淬火830℃±20℃,油冷; 回火540℃±50℃(特殊需要時,±30℃)。　　金相組織：屈氏體。　　交貨狀態：熱軋鋼材以熱處理或不熱處理狀態交貨，冷拉鋼材以熱處理狀態交貨。

65Mn彈簧鋼板，65Mn彈簧鋼帶，65Mn彈簧鋼棒，65Mn彈簧鋼絲
彈簧鋼簡介：

用以製造彈簧或類似彈簧性能零件的鋼類。具有高的彈性極限﹑疲勞極限(尤其是缺口疲勞極限)以及一定的衝擊韌性和塑性﹐主要在衝擊﹑震動等動載荷或長期週期變應力的條件下使用。所以在各種狀態下工作的彈簧都要有良好的表面質量和較高的抗疲勞性能。在工藝性能上﹐需經淬火﹑回火的彈簧鋼﹐應具有一定的淬透性﹐不易脫碳﹐過熱敏感性低和塑性較高﹐在熱狀態下易於成形。製造小尺寸彈簧用的鋼絲要有均勻的硬度和一定的塑性。
