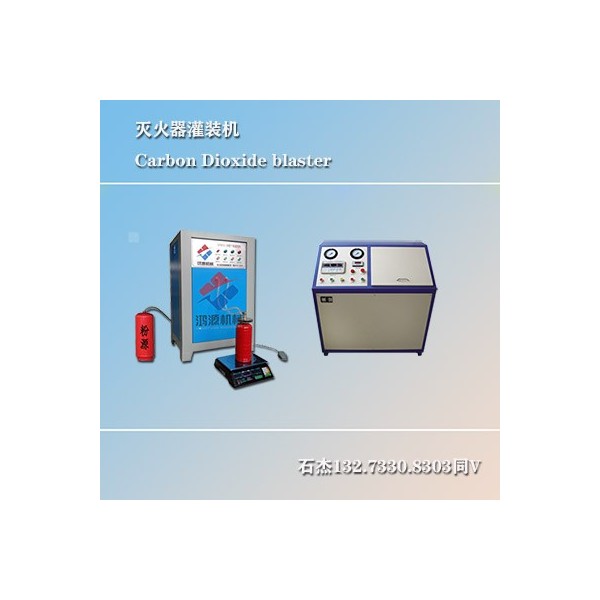

滅火器灌裝 設備

      1.根據權利要求所述的一種多功能滅火器充填設備裝置，其特征在于，所述的滅火器支撐機構包括至少一個設于檢修烘干抽屜內的滅火器支撐組件；所述的滅火器支撐組件包括支撐滑槽，以及滑動設于個支撐滑槽之間的支撐扳；所述的支撐滑槽分別相對設于檢修烘干抽屜的個旁板上；當滅火器支撐機構包括多個滅火器支撐組件時，多個滅火器支撐組件沿豎直方向布設于檢修烘干抽屜內。

2.根據權利要求所述的一種多功能滅火器充填設備裝置，其特征在于，所述的伸縮桿烘干機構包括可拆卸設于檢修烘干抽屜底部的加熱驅動底座，以及沿豎直方向伸縮設于加熱驅動底座上的烘干桿。

3.根據權利要求所述的一種多功能滅火器充填設備裝置，其特征在于，所述的充裝計量單元包括滑動設于柜體底部的充裝計量抽屜、設于充裝計量抽屜內的充裝電子秤、設于充裝電子秤上的固定插銷座，以及可拆卸設于固定插銷座上的固定支架。

 滅火器充裝裝置技術**域，涉及一種多功能滅火器充填設備裝置。背景技術：
 滅火器是一種可攜式滅火工具，通常存放在公眾場所或具有火災隱患的地方，其內部充填有用以撲滅火災的化學物品，根據火災現場的不同其內置化學藥品的種類也不一樣。滅火器在使用后，都需要重新充裝滅火劑。滅火劑充裝設備的能直接影響到充裝滅火劑量的度、充裝操作的安全和復雜。
 滅火劑充裝設備及其充裝方法，該設備包括真空泵、儲存容器一、充裝組件一、儲存容器二、充裝組件二、儲存容器三、充裝組件三、儲存容器四以及充裝組件四。滅火劑充裝設備用于**使真空泵對滅火器抽真空，再通過充裝組件二將存儲在儲存容器二中的至少一種溶劑充裝至滅火器中，并通過充裝組件三向滅火器中充裝存儲在儲存容器三中的氦氣，再然后利用充裝組件一向滅火器中充裝存儲在儲存容器一中的至少一種滅火劑，**后向滅火器填充存儲在儲存容器三中的氮?dú)猓哂杏行Ы档鸵驗楣苈芬蛟斐傻臏缁饎┏溲b壓力誤差，提高充裝效率的**點，但同時也存在裝置結構復雜、功能單一、不易檢修更換的問題。

發明內容：
 本發明的目的就是為了克服上述現有技術存在的缺陷而提供一種多功能滅火器充填設備裝置，用于解決現有滅火器填充裝置結構復雜、功能單一、不易檢修更換的問題。
 本發明的目的可以通過以下技術方案來實現：
 一種多功能滅火器充填設備裝置，包括柜體；多種滅火劑充填單元，設于所述柜體內，用于對不同類型滅火器進行充填；充裝計量單元，設于所述柜體內，用于在充填過程中固定滅火器并計量滅火器充填量；及檢修單元，設于所述柜體內，用于對滅火器進行氣密檢測、壓力檢測以及維修、烘干工作 所述的多種滅火劑充填單元、充裝計量單元及檢修單元由上至下依次設于柜體內。

 進一步地，所述的多種滅火劑充填單元包括固定設于柜體內的干粉充填組件、鹵代烷充填組件、二氧化碳充填組件、泡沫充填組件以及控制器； 所述的控制器分別與干粉充填組件、鹵代烷充填組件、二氧化碳充填組件、泡沫充填組件電連接。作為**選的技術方案，所述的柜體包括框架結構以及設于框架結構上的固定板，所述的框架結構采用焊接技術制備，所述的固定板的厚度為-mm作為**選的技術方案，作為內部設備的支撐結構的固定板，厚度為mm；作為柜體的外殼保護結構的固定板為便于維修通過螺栓固定，并且固定板厚度為mm。作為**選的技術方案，所述的柜體后部的固定板呈門式結構，以便于日常的維修檢查。作為**選的技術方案，所述的柜體下方還設有固定底座，該固定底座通過焊接固定于船體甲板等地板結構上；所述的柜體通過螺栓固定于固定底座上。

 進一步地，所述的干粉充填組件包括干粉回粉筒、干粉充填無油空壓機，以及分別與干粉回粉筒、干粉充填無油空壓機相連通的干粉充填管；其中，所述的干粉回粉筒采用漏斗加粉方式，**選規格包括直徑為mm，高為mm，**大干粉容量為kg，通過螺栓固定方式或環抱式固定方式設于柜體上。
 所述的鹵代烷充填組件包括固定設于柜體內的鹵代烷充填增壓泵、鹵代烷充填真空泵、以及分別與鹵代烷充填增壓泵、鹵代烷充填真空泵相連通的鹵代烷充填管所述的二氧化碳充填組件包括固定設于柜體內的二氧化碳充裝制冷機、二氧化碳充填電機，以及分別與二氧化碳充裝制冷機、二氧化碳充填電機相連通的二氧化碳充填管；所述的泡沫充填組件包括固定設于柜體內的泡沫充填吸水泵、泡沫充填變壓器，以及分別與泡沫充填吸水泵、泡沫充填變壓器相連通的泡沫充填管；所述的干粉充填無油空壓機、鹵代烷充填增壓泵、鹵代烷充填真空泵、二氧化碳充裝制冷機、二氧化碳充填電機、泡沫充填吸水泵及泡沫充填變壓器分別與控制器電連接。 作為**選的技術方案，本裝置還包括多個與上述充填管及滅火器型號相適配的子接頭。進一步地，所述的檢修單元包括分別設于柜體內的水壓試驗箱、氣密試驗箱及烘干維修工作臺。

 作為**選的技術方案，所述的水壓試驗箱與烘干維修工作臺同側設置，所述的水壓試驗箱的試驗控制器及試驗出水口均設于該側面上，所述的水壓試驗箱的出水口設于相鄰側面上。
 作為**選的技術方案，所述的干粉回粉筒、干粉充填無油空壓機、鹵代烷充填增壓泵、鹵代烷充填真空泵、二氧化碳充裝制冷機、二氧化碳充填電機、泡沫充填吸水泵、泡沫充填變壓器、水壓試驗箱及氣密試驗箱均通過不銹鋼六角螺栓固定于柜體上，并設有相應的彈簧及墊片做減震處理。
 作為**選的技術方案，所述的柜體內還設有電纜架，以保證各線路整齊穩定。
